Tutorial para montagem de micro

Pessoal, sei que muitos já montam seus micros sem medo e já sabem tudo.
Mas tem muita gente com dúvidas...então eu, humildemente, resolvi fazer este tutorial.
Espero que ajude os novatos.
Afinal pra quê pagar por este serviço se vc mesmo pode fazer ?!

Aqui está a lista dos componentes:


Gabinete
----------------
CoolerMaster ELITE 331

Placa-mãe
----------------
ASUS M2N-E

Processador
----------------
AMD 64 X2 DUAL CORE 4400+ BOX
SOCKET AM2 2.3Ghz

Memórias
----------------
Kingston - BOX
2 X 1 GB DDR2 667 PC5400
Dual Channel

VGA
----------------
Xfx PV-T73G-UGF3
GeForce 7600GT, 256MB DDR3 128 Bit
PCI-E

HD
----------------
Seagate Barracuda 250Gb
7.200.10 - SATA II

Disco ótico
----------------
DVD-RW Lite-ON LigthScribe

Fonte
----------------
SevenTeam 350 BKV


================================================== ==

Todos os item são de qualidade indiscutível e fabricantes renomados.
Não adianta comprar “genéricos”, pois o barato sai caro depois.
Logicamente existem dezenas de configurações excelentes para se montar um bom PC.

AMD ou INTEL ASUS ou ABIT KINGSTON ou CORSAIR SEVENTEAM ou THERMALTAKE

É uma escolha pessoal... mas sem abrir mão da qualidade.







O primeiro passo é montar o processador e as memórias na MB.
Depois é mais fácil colocá-la no gabinete, pois já está completa !

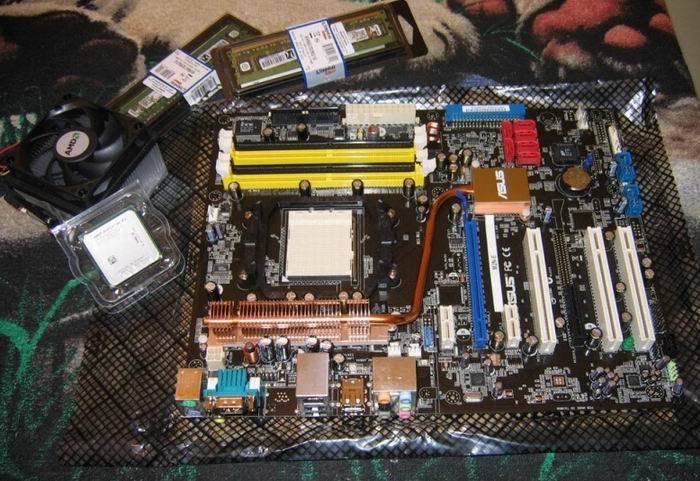

Apóie a MB em cima do plástico antiestático dela. Se tiver um papelão pode colocar embaixo para proteger.


Imagem

Levante a alavanca e encaixe o processador cuidadosamente de acordo com as marcações (ele só encaixa de UM jeito). Abaixe a alavanca.

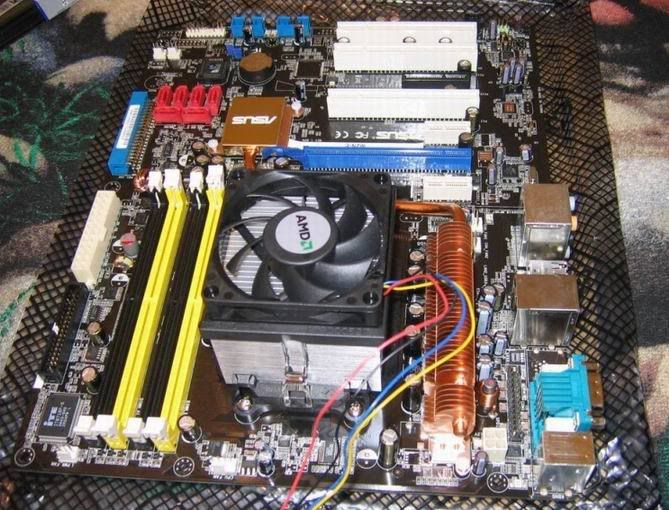

Encaixe o cooler. Primeiro do lado esquerdo e depois do lado direito. Os coolers BOX já vem com a interface térmica aplicada de fábrica. No caso deste processador (que não esquenta muito), não é necessário usar pasta térmica. Somente se vc remover o cooler por algum motivo e tiver que colocá-lo de novo.


Imagem

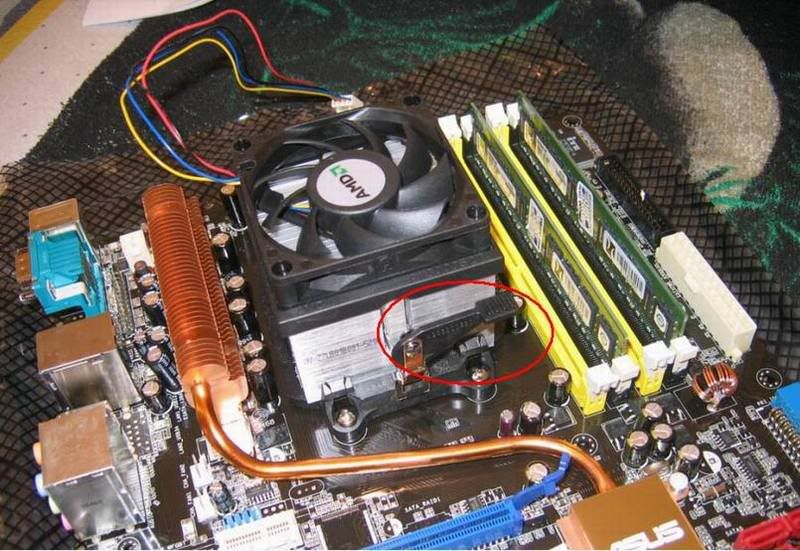

Abaixe a alavanca e ele vai "agarrar" em cima do processador.
Faça força(mas nem tanto), pois a alavanca é um pouco dura.
Cuidado para não mover o cooler.

Encaixe as memórias. Pra fazer DUAL CHANNEL você precisa ver o esquema de cores dos slots.
Também precisa ter dois módulos idênticos (2x1 GB DDR2 667). Neste caso eu usei os dois pretos.
Consulte o manual da MB.


Imagem

Abra o gabinete

Imagem

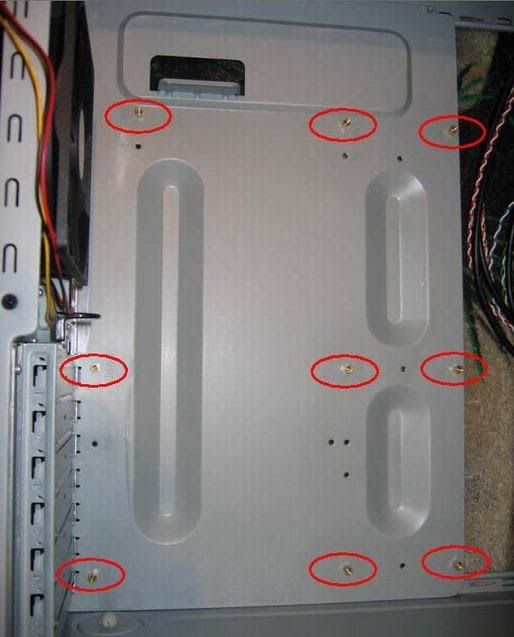

Monte os parafusos espaçadores. De acordo com os furos da MB. Todos os parafusos necessários e alguns extras acompanham o gabinete.

Imagem

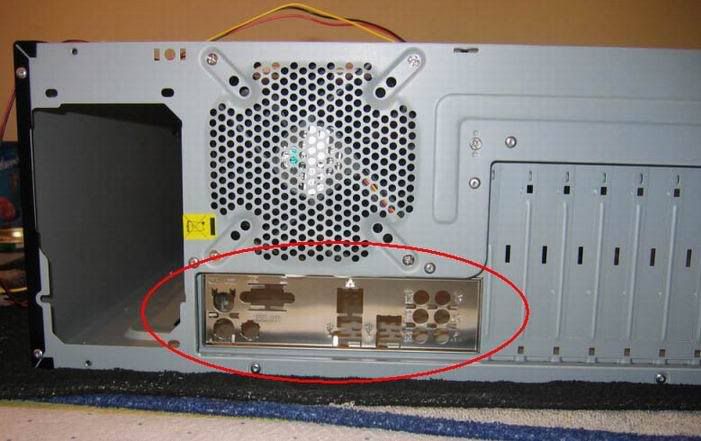

Agora encaixe o painel traseiro (que veio com a MB).

Imagem

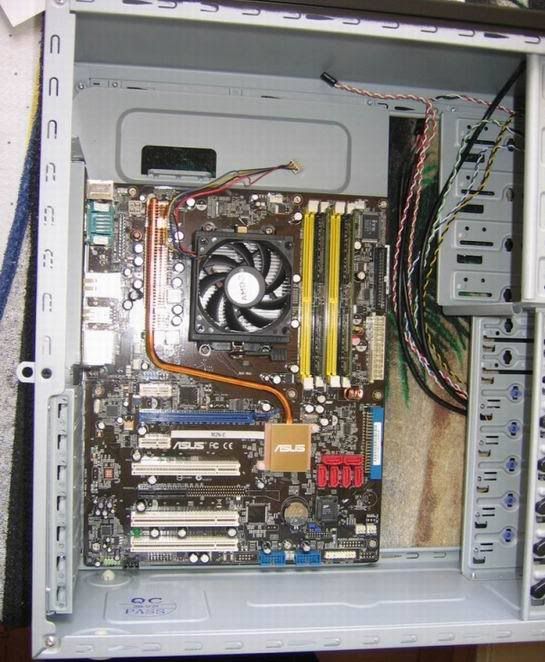

Acomode a MB em cima dos espaçadores, aparafuse com cuidado e sem apertar demais.

Imagem

Este gabinete tem um esquema bem legal para fixar os drives.

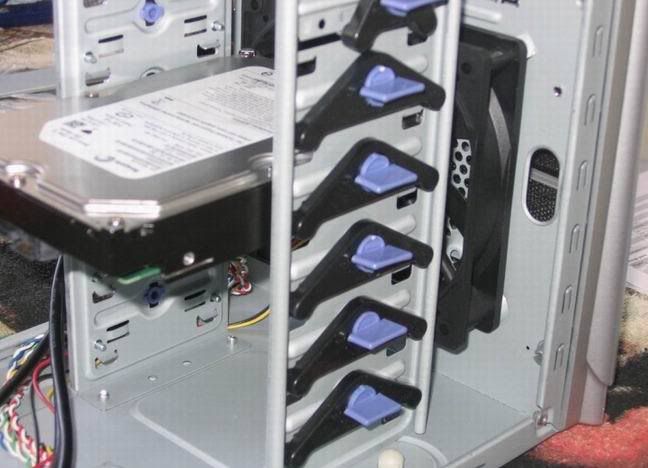

Retire os prendedores e deslize o HD no lugar. Encaixe e aperte.


Imagem

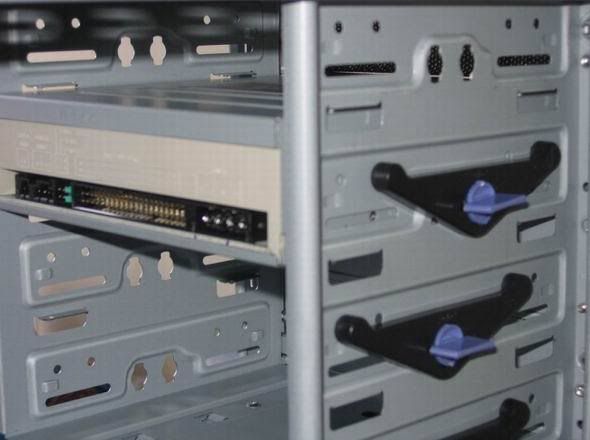

Faça a mesma coisa com o drive de DVD. Bem fácil.

Imagem

Eu não instalei drive de disquete...
Além de ser um cabo a mais lá dentro, não vejo mais utilidade nisto.

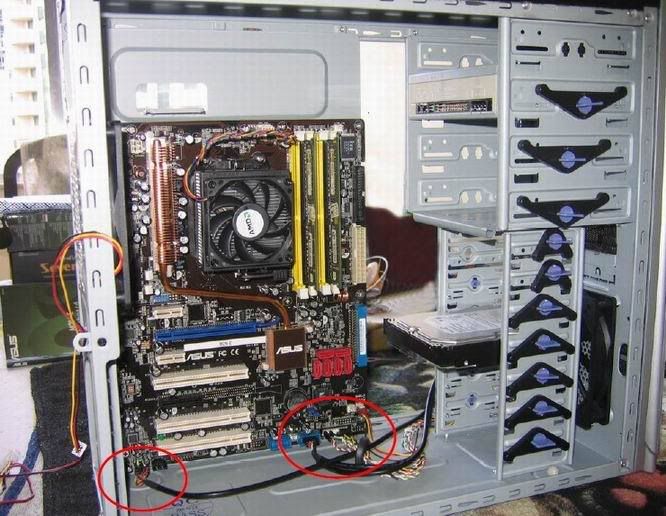

Vamos às conexões frontais agora.
Esta parte é chata, pois vc precisa ver os esquemas do gabinete e da MB.
Depois ligar um a um. Microfone, Saída de áudio e USB.
Após tudo conectado ficará assim:


Imagem

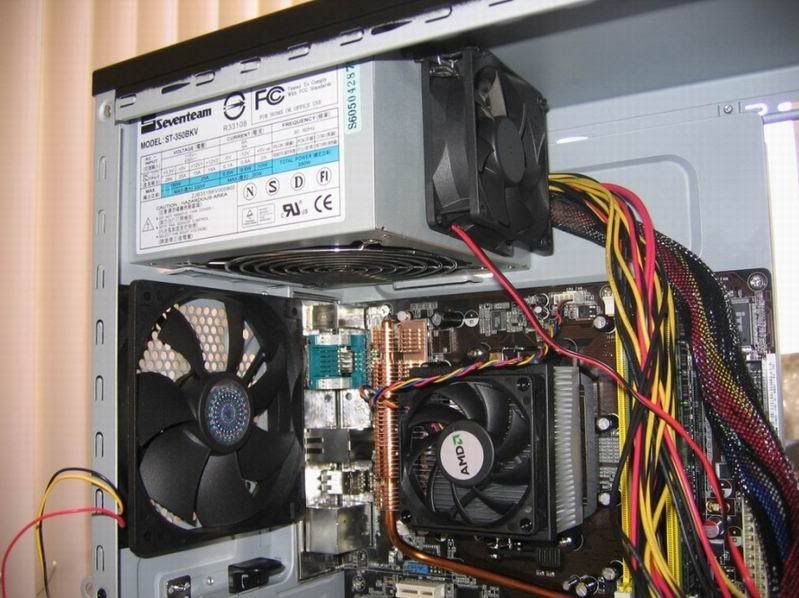

A parte final é colocar a fonte.
Acomode-a no gabinete a aparafuse. Verifique se ficou bem firme.


Imagem


Esta fonte tem dois conectores para SATA, não necessitando de adaptadores.
Depois ligue o cabo SATA e o Cabo Flat para o drive de DVD.

O drive ótico ficará como Master na IDE 1.

Os Hds SATA II (300 MB/s) vem com um jumper para funcionar em modo SATA (150Mb/s).
Neste caso retira-se o jumper e pronto.

Achei ótimo o slot IDE desta placa. Ele sai para o lado e não para cima !!
Isso facilita a montagem e deixa mais espaço livre.

Conecte a fonte na MB agora.

Esta fonte tem cabos de 20+4 pinos e outro de 4 pinos.
Cada um no seu respectivo lugar. Consulte o manual da MB e da fonte para tirar dúvidas.
Apesar dos conectores só encaixarem de UM jeito, esta parte é muito importante e não pode haver erros


Imagem

Por último encaixe a placa de vídeo. :-)

Imagem

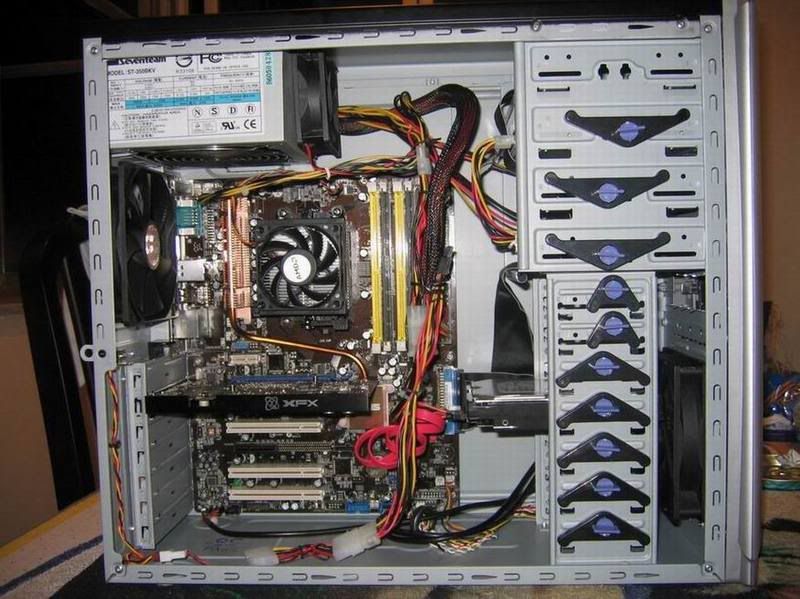

Organize os cabos e não faça bagunça, pois aquele monte de cabos espalhados pelo gabinete pode causar um mau fluxo de ar, o que vai deixar a temperatura interna maior.

Jamais use aquelas “borrachinhas” de dinheiro para prender os cabos...elas derretem com o tempo.
Use aqueles “araminhos” de ferro encapados de plástico por fora.

Não feche o gabinete ainda.

Agora é só ligar e BOA SORTE.

O maior prazer agora é apertar o botão LIGA e ouvir o som dos coolers girando e aquele "bip" característico indicando que tudo correu bem...é como um nascimento...e o mérito é todo seu!

Após ligar fique atento ao som da máquina...
Verifique se todos os coolers estão girando normalmente e entre no Setup.


Só lembrando:
É altamente recomendável usar um no-break e descartar de vez aqueles estabilizadores "safados".

Seu micro agradece.
